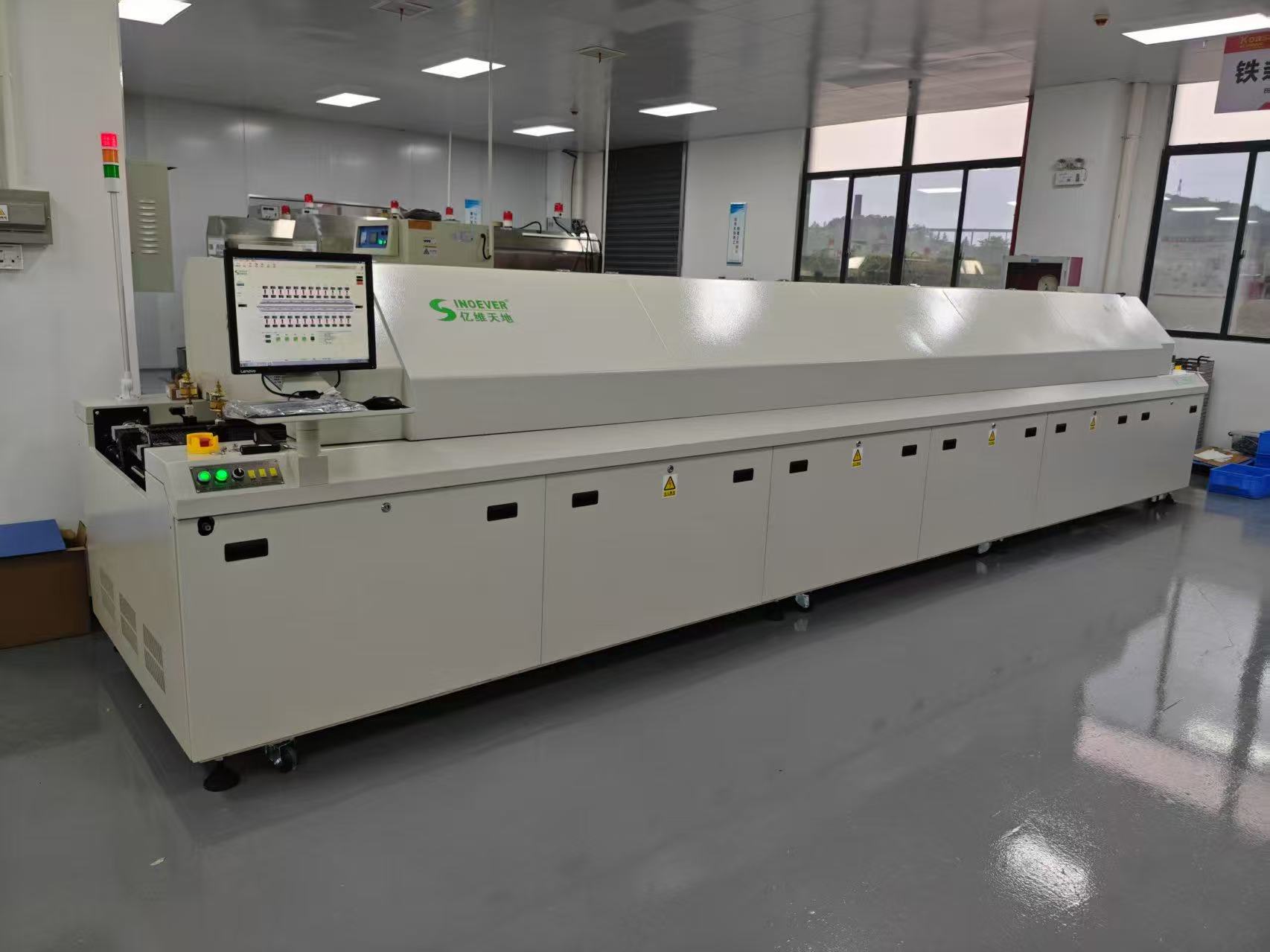

大型十二温区无铅回流焊机(EW-1250MC)EW-1250MC-N2点击次数：
发布时间：2025-10-09 11:07:24 |
|---|
.png)
.png)
.png)
.png)
| 型号/'Model | Ewi-1250 |
| 加热部分参数 /'Heating part parameter | |

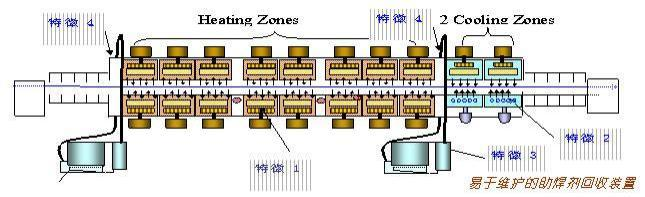

| 加热区数量 /Heating zone | 上 12/ 下 12 |
| 加热区长度 /Heating length | 4100mm |
| 冷却区数量 /Cooling zone | 2 |
| 送输部分参数 /'conveyorparameter | |
| PCB 最大宽度 /Max.width of PCB | 标准宽度500mm (可以根据客户要求订做) |
| 运输方向 /Conveyor direction | L→ R ( R→ L.option ) |
| 运输导轨调宽范围 /Rail adjust range | 50－400mm (可以根据客户要求订做) |
| 运输导轨固定方式 /Conveyor rail fixed | 前端或后端 /Front or rear |
| 传输带高度 /Height of conveyor | 900±20mm |
| 传送方式 /Transport system | 网带＋导轨传动 |
| 运输带速度 /Conveyor speed | 0-2000mm/min |
控制部分参数  control1ling parameter |
|
| 电源 /Power supply | AC 5 线 3 相 380V 50/60Hz (以技术协议为准) |
| 启动功率 /Power of start up | 32KW |
| 正 常工作消耗功率 /Power of consumption of operation | Approx.8-10KW |
| 升温时间 /Warm-up time | 约 20min |
| 温度控制范围 /Range of temperature control | 室温－350℃/Room Temperature-350℃ |
| 温度控制方式 /Temperature control | 西门子温控模块闭环控制， SSR 驱动 |
| 温度控制精度 /Precision of temperature control | ± 1℃ |
| PCB 板温度分布偏差 /Temperature distributing error | ± 2℃ |
| 整机控制方式 /Control fashion | 西门子 PLC+工业电脑 (工业级控制设备，稳定、可靠) |
| 异常警报 /Trouble alarm | 温度异常 (恒温后超高温或超低温) |
| 掉板警报 /Board drop alarm | 选配项 /Option |
| 机体参数 /'Machine size;weight | |
| 重量 /Weight Approx.2800kg | |
| 外型尺寸 ( L×W×H ) Dimension(mm) | 6500 × 1300 × 1470 |
| 技.术项目 | EW-1250MC |
| PCB板要求 | |
| 基板尺寸 | 500mm |
| PCB 板上元件高度限制 | 上 20mm,下 15mm |
| 加热特性 | |
| 加热 ZONE 数 | 上 12 下 12 |
| 冷却区数 | 2 |
| 升温时间 | 从常温到温度平衡的开始时间： 约 20min |
| 升温顺序 | 从中间向两边逐个升温，节约电能或时间 1/3 |
| 温度曲线转换时间 | < 15min (温度调整幅差值＜100℃) |
| 加热区温度控制精度 | ±1℃ |
| 基板内温度偏差 | ±2℃ |
| 空载 →满载 (或道向) 热平衡回 复时间 |
≤25 秒 |
温区独立关闭功能 |
各个独立控温区均可在电脑上独立关闭， 当下层温区运风及发热全部关闭时，可在 PCB 的正反两面 产生最大温差值 |

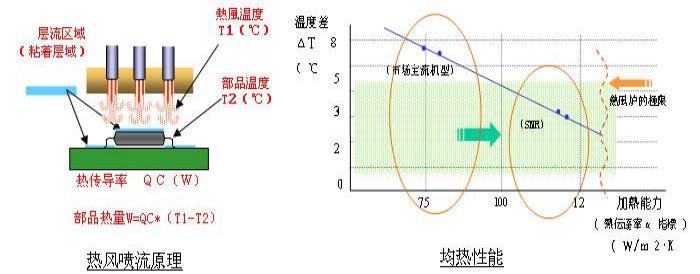

| 加热部件 | |
| 热风马达 | 进口高温短轴马达，速度更加平稳，转速 2800rpm |
| 加热元件 | 特制长寿命绕线式发热器，热效率及灵敏度高，热惯性小，采用抽插式设计维护更加便捷 |
| 风道结构 | 双出风口设计高效加速风道，提供充足的循环风量 |
| 抽风系统 | 双抽风口强制抽风装置，确保助焊剂蒸气不外泄 |
| 传动部件 | |
| CV 速度设定最小单位范围 | 最小单位 0.01m/min,0-2m/min |
| CV 速度偏差范围 | 电脑闭环控制±2%以内 |
| 链条张紧装置 | 弹簧自动调节 |
| 运输马达 | 120W 减速传输马达， 台达变频器控制速度，精准无误 |
| 链条润滑方式 | 电脑控制加油，用户可设定周期及滴注时间 |
| 导轨方式 | 自动调宽 |
| 网带配置 | 500mm 宽 316L 不锈钢传送带，确保了输送带的平稳度不变形 |
| 机体结构 | |
| 机架结构 | 整体框架焊接结构，坚固耐用 |
| 门结构 | 均为可拆卸式结构，提供最大的维护空间 |
| 上炉体开启方式 | 双电动丝杆顶升，具自锁功能，安全可靠 (采用气缸顶升容易发生安全事故) |
| 电,器及控制功能 | |
| 控制主机 | 工业电脑＋西门子 PLC 可编程控制 |
| 控制界面 | 正版 Win10 |
| 设备及人员安全 | 设断电保护器 |
| 温度过高或过低报警功能 | 声光报警 |
双温度传感器，双安全控制系统 |
独立于主控系统外的微电脑监测系统，其有效作用仅限于高温状态 (如400℃) ， 当高温出现时， 其自动切断主电源 |
| 电器可靠性 | 全进口元件 |
| 定时加油 | 电脑自动加油，润滑链条 |
| 三种工作模式 | 系统具有操作，编辑，演示三种工作模式，并具有在线编程功能 |
| 实时监控并记录 | 以每日形式生成用户操作记录日志文件 |
| 机器状态记录 | 自动记录全机每一个温区及各运转部件的工作状态，数据保存一年 |
| 温区温度曲线图 | 每日生成各温区的温度曲线图文件，用户可查看分析各温区温度走势 |
| 生产数据库 | 系统可生成不同版号的 PCB 生产报表 |
| 报警列表 | 系统会对所有报警保存成文件，用户可查看到报警项目及报警时间 |
| 报警自动冷却 | 系统将根据报警严重程度，并根据曲线作出分析 (标配 3 点) |
异常报警方式 |
护内基板运行异常 |
| 操作异常 | |
| 电热器温度异常 | |
| 热风装置异常 | ||
| 传送带速度异常 | ||

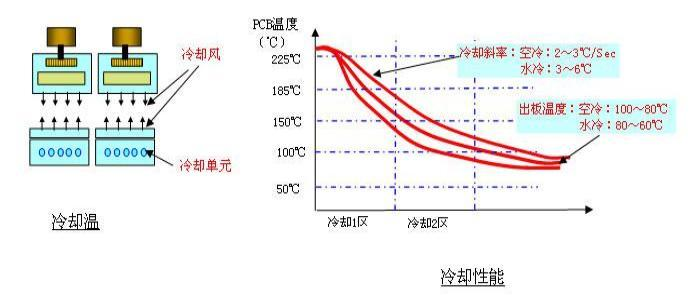

| 制冷系统 (标置) | ||
| 制冷方式 | 强制风冷 | |

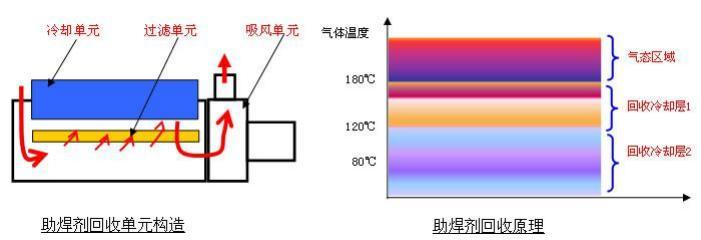

| 助焊剂烟气回收装置 | 标配 | |
| 售后服务体制 | ||
| 保修时间 | 注 ： 回流焊及波峰焊的高温部件三年免费更换 | |
| 保修时间外 | 不收人工费 (外地收机票费) ，部吕按采购价乘 1.2 收取 | |
| 售后服务响应时间 | 深圳地区：3 小时到厂，珠海东莞惠州：5 小时到厂，其他地区 (省会 3 ×24 小时到厂,首班飞机) | |
| 关键配件的型号与品牌 | ||
| 运输马达、牙箱 | 三相 120W 配牙箱 1：150 日本东川马达 | |
| 气动元件 | AIRTAC | |
| 控制电脑 | 工业电脑，配 Win10 操作系统 | |
| 控制系统 | 西门子 PLC 可编程控制＋工业电脑及戴尔显示器 | |
| 中间继电器 | 日本和泉或施耐德继电器 | |
| 变频嚣 | MS型 台湾台达变频控制器 | |
| 发热配置 | EW 专利复式抽插式发热体 | |
| 固态继电器 | 50A 瑞士佳乐 | |
| 空气开关 | 法国施耐德 | |
| 交流接触器 | 中国正泰，施耐德 | |
| 热电偶 | 台湾敏杨 | |
| 按钮开关 | 法国施耐德 | |
| 整机结构 | 整机采用框架式构造，保证机器的稳固性 | |
| 机器外框钢板厚度 | 采购 2.0 冷轧板制造，部分采用 2.5 和 3.0 材料 | |
| 主体框架材料 | 采用 100*50 方通制造，部分采用 30*30 方通 | |
